標準ポゴピン / コネクタ
標準型コネクタ製品シリーズは、世界的な互換性を持ち、幅広く対応するコネクタを目指したラインナップになっています。スマートな設計とシンプルな構造により、少量であってもコスト効率が非常に良くなります。
ラインナップ

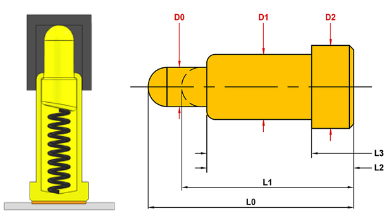

標準品リスト一覧
2mm以下の小さいものから、14.5mmまで取り揃えております。下記の表にないものでも約3万種類のベースデザインからご希望の仕様に合わせた細かな調整が可能です。ピン寸法やバネ圧、メッキの厚さなどの調整はイニシャルコストが掛かりません。お気軽に弊社営業までご相談ください。
基本仕様
| 項目 | 性能 | 備考 |
|---|---|---|
| 定電流 | 2A | |
| 定電圧 | AC/DC 12V | |
| 接触抵抗値 | 50mΩMAX(停止時) ＊工場出荷状態 | |
| 絶縁抵抗 | 1000mΩMAX (Min) | DC500V |
| 耐電圧 | AC500V 1分間 | リーク電流3mA |
| 使用環境温度 | -40℃から85℃ (圧入時) | |
| ストローク耐久性 | 20,000回 | 接触抵抗50Ω以下 |
| 温湿度サイクル |
測定温度40±2℃ 相対温度90%から95% 測定時間96時間 |
EIA-364-31B 参考 |
| 耐衝撃性 |
490ms2 |
EIA-364-27 Test method A参考 |
| はんだ耐熱性 |
350℃ 3秒 |
コテ先温度 |

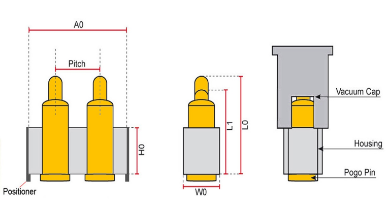

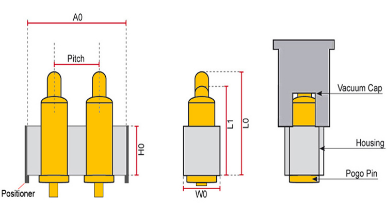

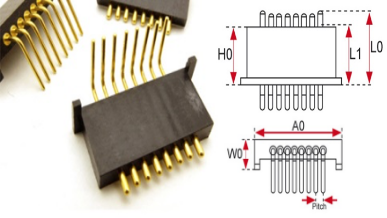

モジュール製品のハウジング仕様例
1～20 x 4列まで対応可能。
標準仕様について
| 直径 | 1.3mmおよび1.45mm |
|---|---|
| 電流 | 1A - 5A |
| 耐久性 | 10万サイクル |
| ピッチ | 2mm、2.5mmまたは/および2.54mm |
| スプリング力のオプション | 30g、60g、100g |
| 後端 | 後端無し版、後端有り版 |

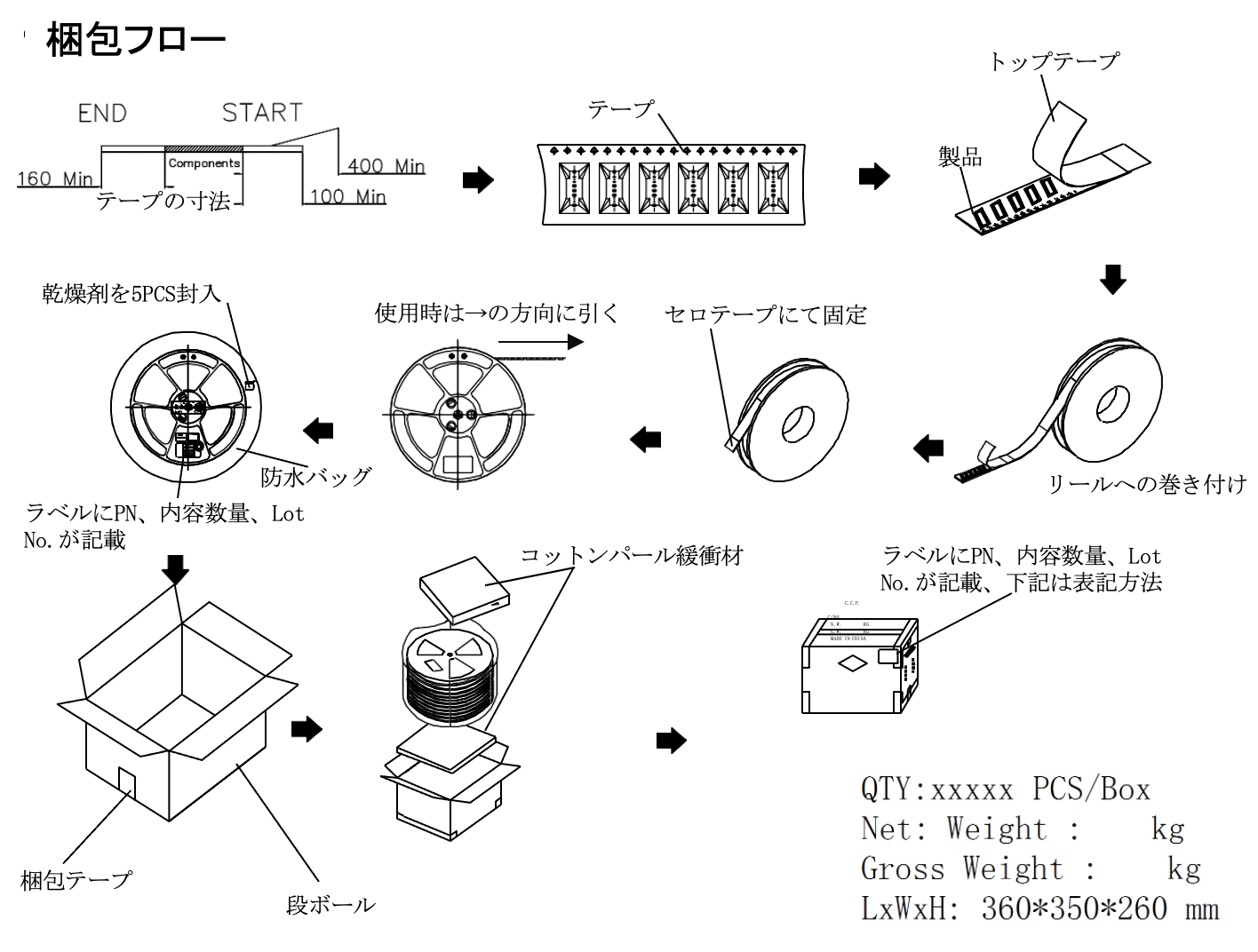

梱包仕様について
リール梱包
| 項目 | 仕様 |
|---|---|
| 梱包仕様 | キャリアテープ巻き |
| リール外径 | φ330mm |
| リール材料 |
ポリスチレン、PS |
| キャリアテープ幅 |
8mm/ 12mm 16mm/ 24mm/ 32mm/ 44mm以上 ご要望の製品に合わせて調整可能 |
| キャリアテープ素材 | ポリスチレン、テレフタレート、透明PET |
| 保証期間（開封後)* | 直射日光を避け、常温常湿中で35日 |
| 保証期間（未開封)* | 直射日光を避け、常温常湿中で1年間 |
リール梱包（真空状態）
| 項目 | 仕様 |
|---|---|
| 梱包仕様 | キャリアテープ巻き |
| リール外径 | φ330mm |
| リール材料 |
ポリスチレン、PS |
| キャリアテープ幅 |
8mm/ 12mm 16mm/ 24mm/ 32mm/ 44mm以上 ご要望の製品に合わせて調整可能 |
| キャリアテープ素材 | ポリスチレン、テレフタレート、透明PET |
| 保証期間（開封後)* | 直射日光を避け、常温常湿中で35日 |
| 保証期間（未開封)* | 直射日光を避け、常温常湿中で1年間 |
ジッパー付きビニール袋
| 項目 | 仕様 |
|---|---|
| 梱包仕様 | ジッパー付きビニール袋梱包 |
| 袋のサイズ | 60*90*0.08mm |
| 袋の材料 |
ポリスチレン、PS |
| 保証期間（開封後)* | 直射日光を避け、常温常湿中で35日 |
| 保証期間（未開封)* | 直射日光を避け、常温常湿中で1年間 |
トレー梱包
| 項目 | 仕様 |
|---|---|
| 梱包仕様 | トレー梱包 |
| トレー寸法(上部のカップと台座) | 310 x 310mm |
| トレー素材 |
ポリスチレン、テレフタレート、透明PET |
| 保証期間（開封後)* | 直射日光を避け、常温常湿中で35日 |
| 保証期間（未開封)* | 直射日光を避け、常温常湿中で1年間 |
チューブ梱包
| 項目 | 仕様 |
|---|---|
| 梱包仕様 | チューブ梱包 |
| チューブ寸法 |
定型のサイズなし、製品に合わせたサイズを提供 |
| チューブ素材 |
ポリスチレン、PS |
| 保証期間（開封後)* | 直射日光を避け、常温常湿中で35日 |
| 保証期間（未開封)* | 直射日光を避け、常温常湿中で1年間 |
*保証期間は製品によって異なる場合がございます。詳細は弊社営業までお問い合わせをお願い致します。
